WIPEX® 3-Wege-Messing-Mischer

Dimension 1/2" bis 1 1/4" - Innengewinde

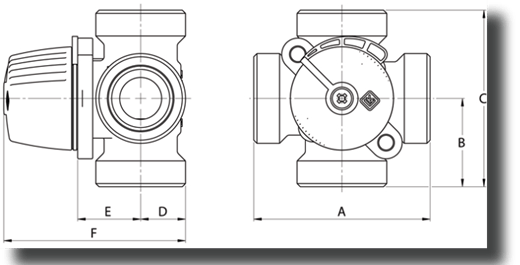

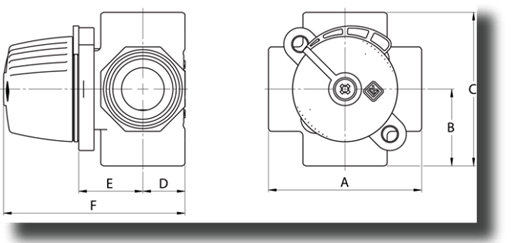

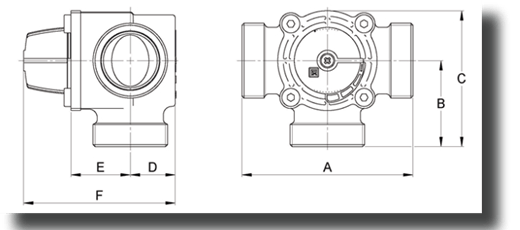

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG221 -04	Rp 1/2"	2,5	70	35	70	18	29	81	0,70 kg
MG222 -05	Rp 3/4"	4,0	70	35	70	18	29	81	0,50 kg
MG223 -05	Rp 3/4"	6,3	70	35	70	18	29	81	0,50 kg
MG224 -06	Rp 1"	10	70	35	70	20	29	83	0,50 kg
MG228 -07	Rp 1 1/4"	16	84	42	84	24	32	90	0,80 kg

Dimension ab 1/2" bis 2" - Innengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG229 -08	Rp 1 1/2"	25	106	53	106	33	43	110	1,60 kg
MG230 -09	Rp 2"	40	106	53	106	33	43	110	1,70 kg

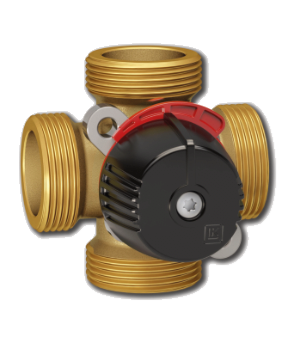

Dimension 3/4" bis 1 1/2" - Aussengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG620 -05	Rp 3/4"	2,5	70	35	70	18	29	81	0,60 kg
MG625 -06	Rp 1"	4,0	70	35	70	18	29	81	0,50 kg
MG625 -06/6,3	Rp 1"	6,3	70	35	70	18	29	81	0,50 kg
MG632 -07	Rp 1 1/4"	10	70	35	70	20	29	83	0,60 kg
MG640 -08	Rp 1 1/2"	16	84	42	84	24	32	90	0,70 kg

Dimension 2" - Aussengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG550 -09/25	Rp. 2"	26	124	62	97	33	43	110	1,40 kg
MG550 -09/32	Rp. 2"	32	124	62	97	33	43	110	1,40 kg
MG550 -09/45	Rp. 2"	45	124	62	97	33	43	110	1,40 kg

Die Baumaße des WIPEX® 3-Wege Mischer 2.0 mit Aussengwinde entsprechen den Maßen des WIPEX® 3-Wege Mischer 1.0

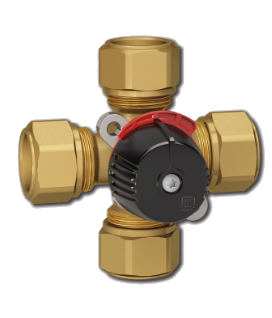

Dimension 15 bis 28 mm mit Klemmringverschraubung

Artikelnr.	Dimension	KVS							Gewicht
	in mm	m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MGB225 -15/4	15	2,5	114	57	114	18	29	81	0,90 kg
MGB225 -18/2,5	18	2,5	114	57	114	18	29	81	0,90 kg
MGB225 -22/4	22	4,0	114	57	114	18	29	81	0,90 kg
MGB226 -28/4,0	22	4,0	120	60	120	18	29	81	0,80 kg
MGB226 -28/6,3	28	6,3	120	60	120	18	29	81	0,80 kg
