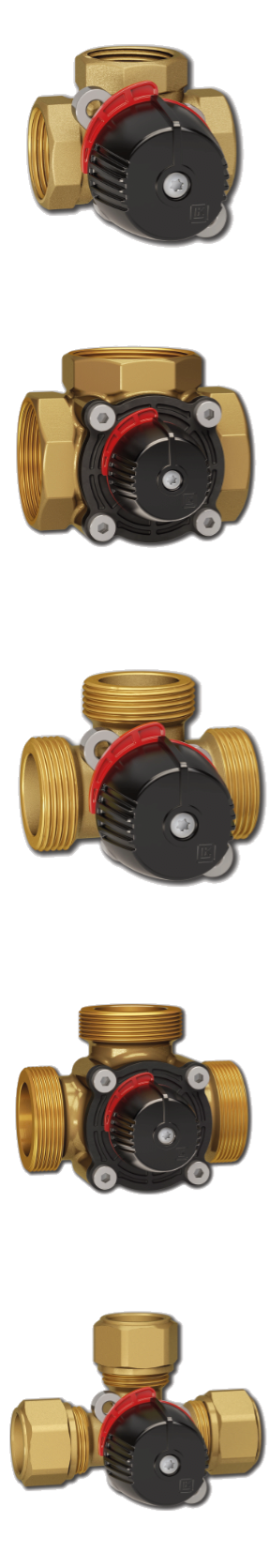

WIPEX® 3-Wege-Messing-Mischer
WIPEX® 2.0 Zwei O-Ringe Drei-Wege-Mischer ist die nächste Generation an Mischern. Sie sind kompakter, montagefreundlicher und reduzieren die Leckrate auf ein Minimum, welches Energie spart.
WIPEX® 2.0 ist ein Drei-Wege-Mischer, der als Mischer oder Verteiler in Heizanlagen verwendet werden kann.
WIPEX® 2.0 ist geeignet für Motorisierung und kann mit einer Isolierung versehen werden - Sehen Sie dazu bitte das Produktblatt der Isolierung. Die Montage des Ventils ist lageunabhängig. WIPEX® 2.0 ist für Rechts- oder Linksmontage geeignet.
Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.
WIPEX® 3-Wege-Ausführung:

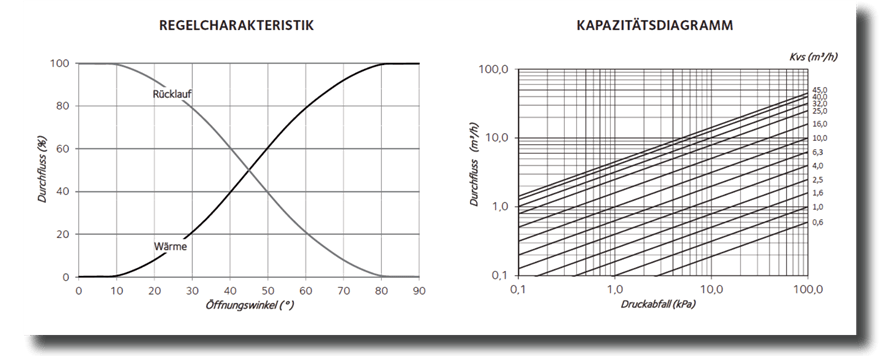

Technische Werte:
| Arbeitstemperatur | Min.5°C/Max.110°C(120 °C kurzfristig) |
| Umgebungstemperatur | Min.5°C/Max.60°C |
| Max. Arbeitsdruck | 1.0 MPa (10bar) |
| Max. Differenzdruck | 100kPa (1bar) |
| Leckage | <0,2% vom Kvs bei 100 kPa |
| Drehwinkel | 90°/360° |
| Drehmoment | <1 Nm (DN15-32)*<2,1-2,3 Nm (DN40-50)* |
| Flüssigkeit | Wasser-Glykol max.50% Ethanol max.30% |
| Gewindenorm | Rp- Innengewinde, G-Aussengewinde |
| Material, Gehäuse | Messing EN 12165CW617N |
| Material, interner Deckel | PPS Komposit |
| Material, Innenteile/Welle | Messing EN 12165 CW617N |
| Sonstiges | *Bei Einsatz als Verteiler verdoppelt sich das Drehmoment Material, externer Deckel, Aluminium DN 15-32, Komposit DN 40-50 |
| Material, Dichtungen | EPDM |
| Wellenabdichtung | Zwei O-Ringe |

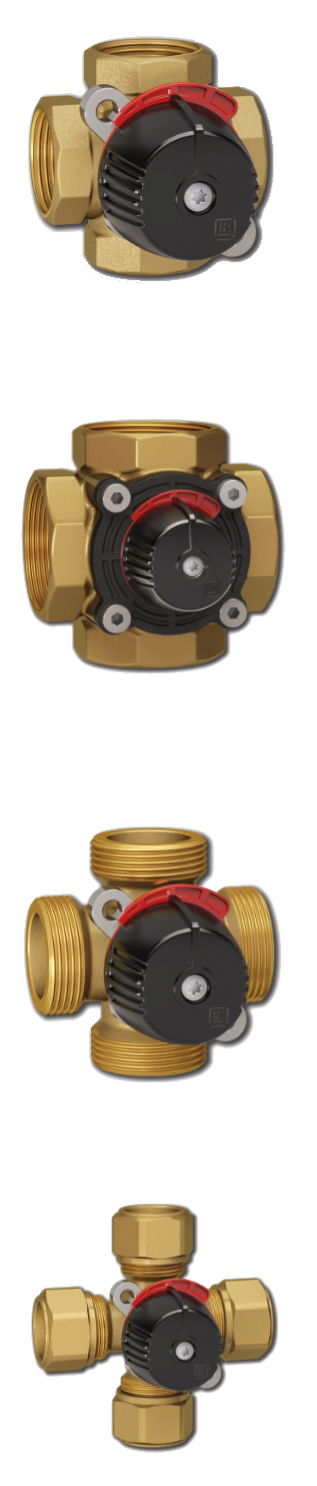

WIPEX® 4-Wege-Messing-Mischer
WIPEX® 2.0 Vier-Wege-Mischer ist die nächste Generation an Mischern, kompakter und montagefreundlicher denn je. Achtkantschlüsselgriff für eine einfache Montage. Kompaktes Design, auch für enge Räume geeignet.
WIPEX® 2.0 Vier-Wege-Mischer ist geeignet für Heizanlagen, in denen eine hohe Rücklauf- temperatur erwünscht ist, um Korrosion zu vermeiden und damit die Lebensdauer der Heizquelle zu verlängern. WIPEX® 2.0 ist geeignet für die Motorisierung. WIPEX® 2.0 kann mit einer Isolierung versehen werden - Sehen Sie dazu bitte das Produktblatt der Isolierung.
Die Montage ist lageunabhängig. WIPEX® 2.0 ist für Rechts- oder Linksmontage geeignet. Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.
WIPEX® 4-Wege-Ausführung:

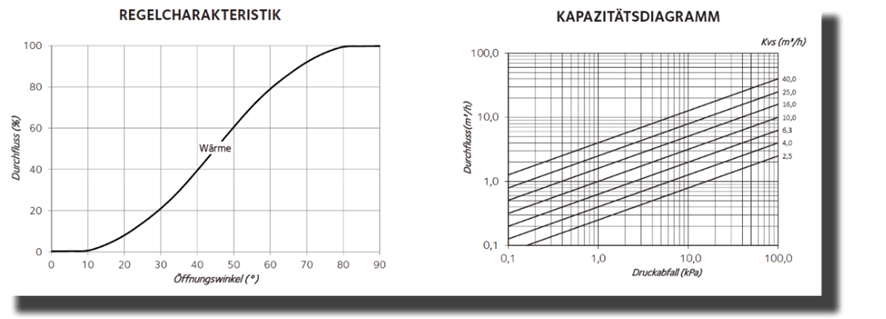

Technische Werte:
| Arbeitstemperatur | Min.5°C/Max.110°C(120 °C kurzfristig) |
| Umgebungstemperatur | Min.5°C/Max.60°C |
| Max. Arbeitsdruck | 1.0 MPa (10bar) |
| Max. Differenzdruck | 100kPa (1bar) |
| Leckage | <1,5% vom Kvs bei 50 kPa |
| Drehwinkel | 90°/360° |
| Drehmoment | <1 Nm |
| Flüssigkeit 1 | Wasser und Glykol-Gemisch max. 50/50% |
| Flüssigkeit 2 | Wasser Ethanol-Mischung max. 70/30 |
| Gewindenorm | Rp- Innengewinde, G-Aussengewinde |
| Material, Gehäuse | Messing EN 12165 CW617N |
| Material, interner Deckel | Komposit |
| Material, externer Deckel | Aluminium DN 15-32, Komposit DN 40-50 |
| Material, Innenteile/Welle | Messing EN 12165 CW617N |
| Material, Dichtung | EPDM |
| Wellenabdichtung | Zwei O-Ringe |
