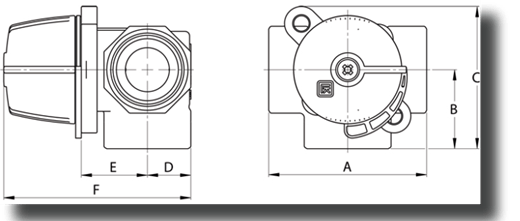

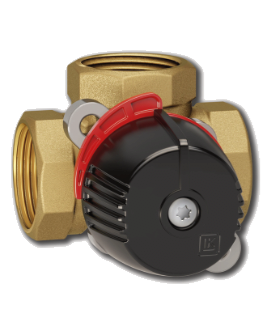

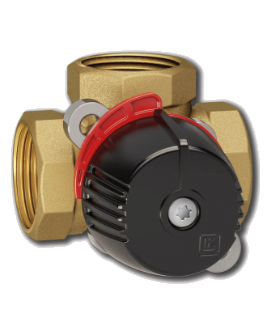

WIPEX® 3-Wege-Messing-Mischer

Dimension 1/2" bis 1 1/4" - Innengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG121 -04/0,6	Rp 1/2"	0,6	70	35	63	18	29	81	0,50 kg
MG121 -04/1,0	Rp 1/2"	1,0	70	35	63	18	29	81	0,50 kg
MG121 -04/1,6	Rp 1/2"	1,6	70	35	63	18	29	81	0,50 kg
MG121 -04	Rp 1/2"	2,5	70	35	63	18	29	81	0,50 kg
MG122 -05	Rp 3/4"	4,0	70	35	63	18	29	81	0,50 kg
MG123 -05/6,3	Rp 3/4"	6,3	70	35	63	18	29	81	0,50 kg
MG124 -06/6,3	Rp 1“	6,3	70	35	63	20	29	81	0,50 kg
MG124 -06	Rp 1“	10	70	35	63	20	29	81	0,50 kg
MG128 -07	Rp 1 1/4"	16	80	42	77	24	32	90	0,80 kg

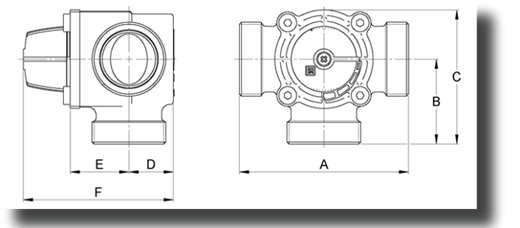

Dimension ab 1/2" - Innengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG140 -08	Rp. 1 1/2"	25	106	53	88	33	43	110	1,40 kg
MG150 -09	Rp. 1 1/2"	40	106	53	88	33	43	110	1,60 kg

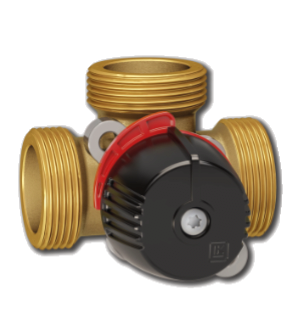

Dimension 3/4" bis 1 1/2" - Aussengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG520 -05	Rp 3/4"	2,5	80	40	68	18	29	81	0,60 kg
MG525 -06/4,0	Rp 1"	4,0	80	40	68	18	29	81	0,60 kg
MG525 -06/6,3	Rp 1"	6,3	80	40	68	18	29	81	0,60 kg
MG532 -07	Rp 1 1/4"	10	82	41	69	20	29	83	0,60 kg
MG540 -08	Rp 1 1/2"	16	84	42	77	24	32	90	0,80 kg

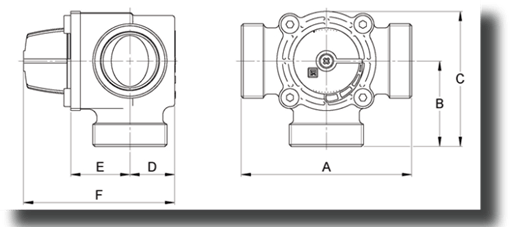

Dimension 2" - Aussengewinde

Artikelnr.	Dimension	KVS							Gewicht
		m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG550 -09/25	Rp. 2"	26	124	62	97	33	43	110	1,40 kg
MG550 -09/32	Rp. 2"	32	124	62	97	33	43	110	1,40 kg
MG550 -09/45	Rp. 2"	45	124	62	97	33	43	110	1,40 kg

Die Baumaße des WIPEX® 3-Wege Mischer 2.0 mit Aussengwinde entsprechen den Maßen des WIPEX® 3-Wege Mischer 1.0

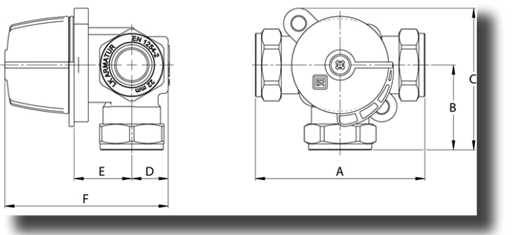

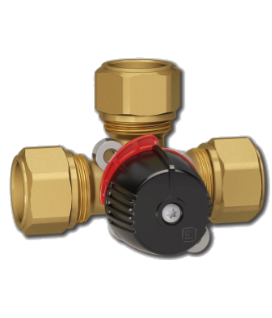

Dimension 15 bis 28 mm mit Klemmringverschraubung

Artikelnr.	Dimension	KVS							Gewicht
	in mm	m³/h	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm
MG125 -15	15	2,5	114	57	85	18	29	81	0,70 kg
MG125 -18	18	2,5	114	57	85	18	29	81	0,70 kg
MG125-22	22	2,5	114	57	85	18	29	81	0,70 kg
MG125 -22/6,3	22	6,3	84	42	70	18	29	81	0,70 kg
MG126 -28	28	4,0	120	60	88	18	29	81	0,70 kg
MG126 -28/6,3	28	6,3	120	60	88	18	29	81	0,70 kg
