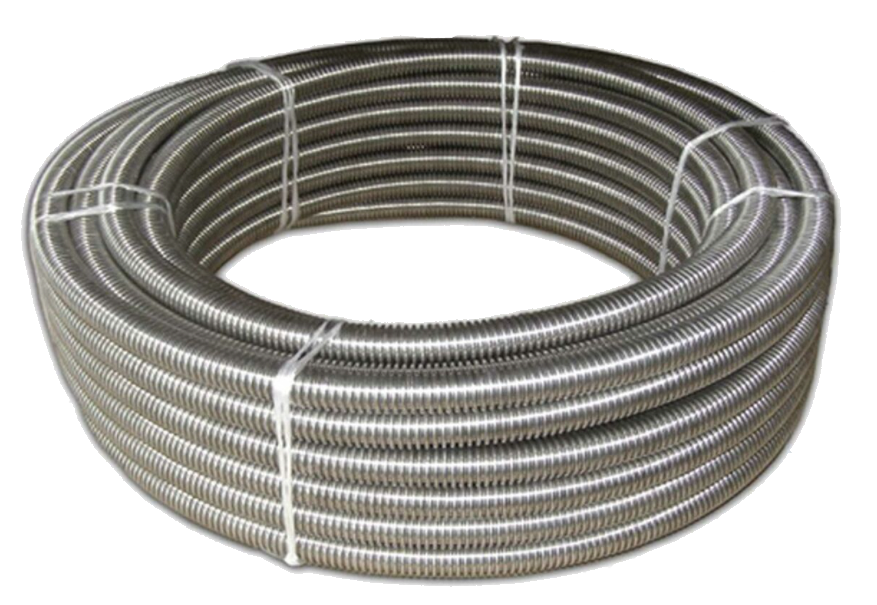

WIP - Edelstahlwellrohr als Meterware

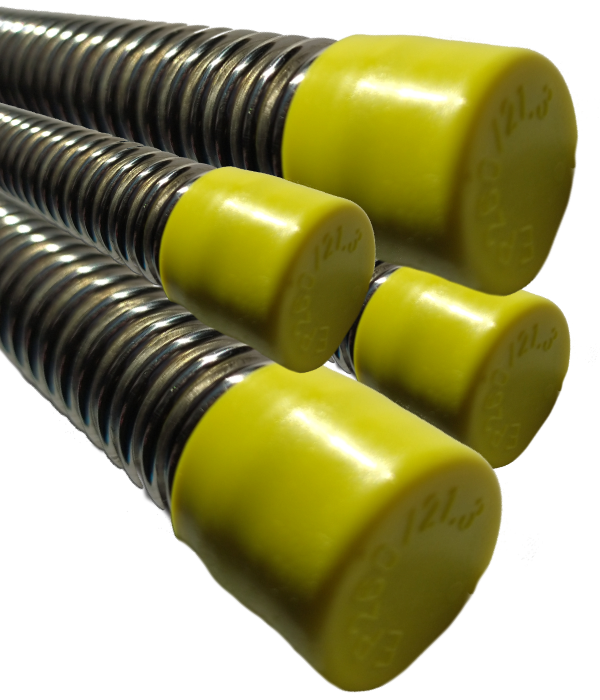

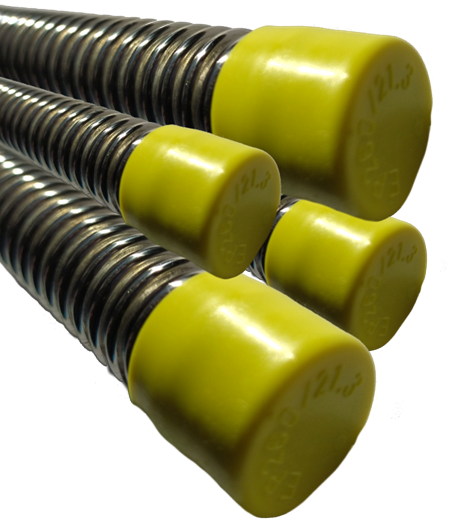

WIP - Edelstahlwellrohr Parallel gewelltes Edelstahlwellrohr mit Längsschweissnaht ideal für
den Einsatz in Heizungs-, Solar-, Klima- und Sanitäranlagen.
- Normkonformität: Bedingungen nach ISO-Norm 10380 werden erfüllt
- Werkstoff (-qualität): Hochwertiger Chrom-Nickelstahl / Chrom-Nickel-Titanstahl nach DIN 1.4404 (AISI 316L) - entspricht V4A
 | In Standardlängen oder auf Kundenwunsch auch abgelängt. |
Technische Daten
| Komponente |
|
Edelstahlwellrohr – parallel |
| Allgemeines |
|
parallelgewellter Ganzmetallschlauch - einfachwandig rost-, säure-, hitze-, vibrations- und druckbeständig große Beweglichkeit und Querdruckfestigkeit |
|
Vorteile zu spiralgewellten Schläuchen |
|
günstigere Löt- und Schweißbedingungen (Anschlussteile) einfache Konstruktion lösbarer Verschraubungen Beständigkeit gegen kleine axiale Bewegungen |
| Normkonformität |
|
Bedingungen der ISO-Norm 10380 werden erfüllt |
| Betriebstemperatur |
|
-270°C bis max. +600°C |
| Werkstoff |
|
hochwertiger Chrom-Nickelstahl |
| Werkstoffqualität |
|
1.4404 (ähnlich AISI 316L/321) entspricht V4A |
| DN |
|
8 | 12 | 16 | 20 | 25 | 32 | 40 |
| Innendurchmesser* in mm |
|
8,3 | 11,8 | 16,6 | 20,9 | 25,1 | 32,3 | 42,2 |
| Aussendurchmesser* in mm |
|
12,3 | 15,8 | 21,4 | 26,4 | 31,8 | 39,5 | 50,7 |
| Biegeradius statisch in mm |
|
20 | 20 | 25 | 30 | 35 | 40 | 60 |
| Nominaldr. DIN EN ISO10380 SF4 [bar] |
|
20 | 16 | 10 | 10 | 6 | 4 |
2,5
|
| * Toleranz 0,5 mm
** bei Mediumgeschwindigkeit ~3 m/s ( darüber entstehen aufgrund des Wellenprofiles Geräusche – selbstverständlich können auch größere Mengen gefördert werden, allerdings mit möglichen Nebengeräuschen ). | ||||||||
Dimension: DN8 bis DN40
| Artikel-Nr. | Nennweite | Dimension | Länge |
| 50-08-1000 | DN8 | 3/8“ | 1000 mm |
| 50-12-1000 | DN12 | 1/2" | 1000 mm |
| 50-16-1000 | DN16 | 3/4" | 1000 mm |
| 50-20-1000 | DN20 | 1“ | 1000 mm |
| 50-25-1000 | DN25 | 1 1/4" | 1000 mm |
| 50-32-1000 | DN32 | 1 1/2" | 1000 mm |
| 50-40-1000 | DN40 | 2" | 1000 mm |
